沖洗閘(攔蓄盾)

　　工作原理

　　沖洗閘是通過液壓傳動裝置帶動閘板旋轉運動，實現閘門的開啟與關閉。在排水管道或廊道中安裝沖洗閘。

　　管道型沖洗閘安裝在排水管道中，開始沖洗閘處理關閉狀態，當管道內水位達到設定值時，沖洗閘快速打開，原高水位水力勢能將管道積存的污泥或污物沖洗到下游去。當液位降低一定限值時， 閘門自動關閉，等待下一次沖洗過程。

　　方型沖洗閘，安裝在存水室與蓄水池之間隔離墻上，開始沖洗閘處于關閉狀態，存水室的水由蓄水池溢流進入，當蓄水池液位放空至排污泵保護液位時，沖洗閘快速打開，原高水位水力勢能將廊道中積存的污泥或污物沖洗至積水坑中，由排污泵抽出。當沖洗完成后，閘門自動關閉。

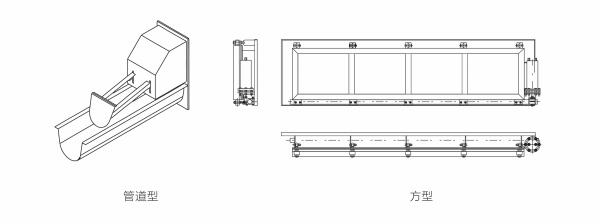

　　結構組成

　　沖洗閘主要由閘板、液壓缸、液壓站、電氣控制系統等組成。

　　特點

　　(1)無需外部供水，控制系統簡單;調節靈活:電控液壓驅動，能耗低;

　　(2)沖洗效果好，沖洗效率高;

　　(3)全不銹鋼材質，結構堅固、穩定;

　　(4)多種進水方式，保證存水間自動充滿;

　　(5)維護簡單，費用低。

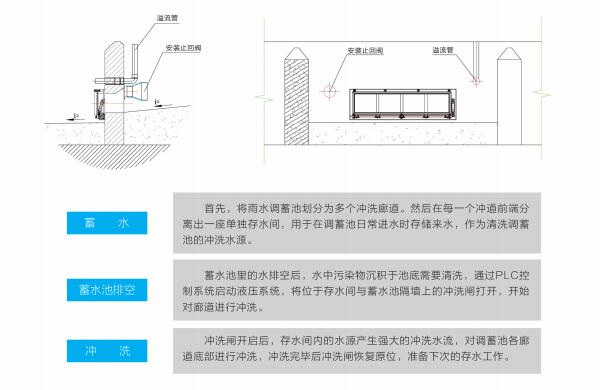

　　方型沖洗閘運行狀態

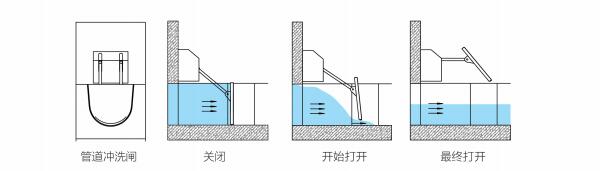

　　管道型沖洗閘運行狀態

　　沖洗閘以軸中心轉動，帶動閘板進行旋轉運動，達到開啟與關閉的狀態。起先沖洗閘處于關閉狀態，當液位達到設定水位時，沖洗閘打開，原高水位水力勢能將管道中積存的污泥或污物沖洗出去。
