真空沖洗裝置

　　工作原理

　　真空沖洗系統由存水室、隔膜閥、真空泵、排污裝置、通風裝置和電控系統組成。根據池型可以在一個調蓄池中設計一個或多個存水室，可由一套控制系統控制，并保持單個設備獨立運行。

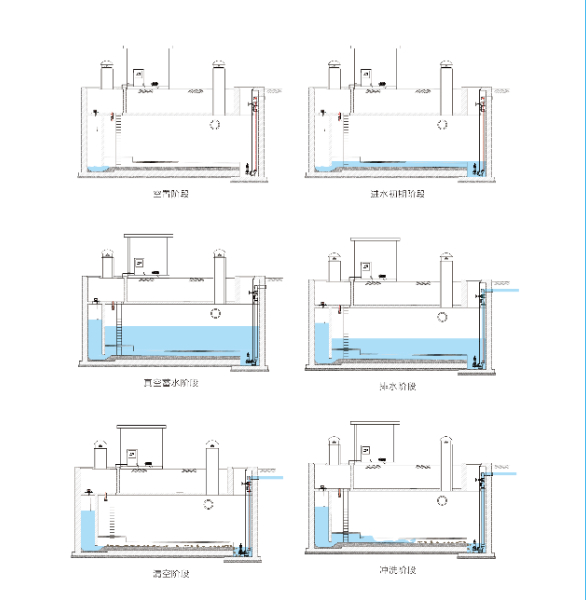

　　當調蓄池中的水位升高時，真空泵啟動，對存水室進行抽氣使之形成負壓，使得調蓄池中的水進入存水室，存水室內水位不斷上升。調蓄池排空后，隔膜閥會打開,存水室內真空被破壞，存水釋放進入沖洗廊道，形成強勁的沖洗波有效地沖洗池底的垃圾和沉積物。

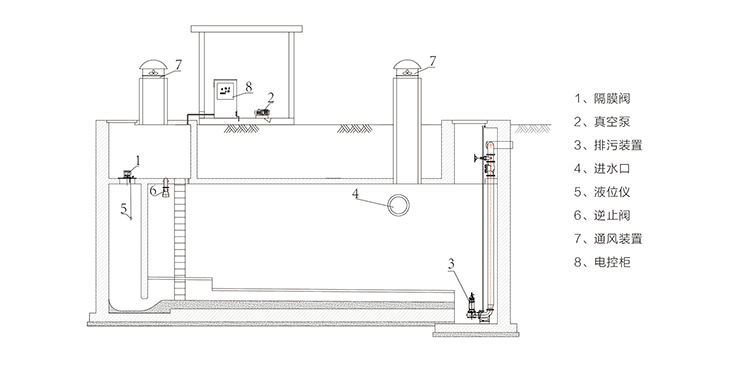

　　結構布置示意圖

　　特點

　　( 1 )池底無機械設備，維修簡單;

　　( 2 )運行成本低，能耗較低，使用效率高;

　　( 3 )靈活的沖洗方式，針對不同的水量均可進行有效沖洗;

　　( 4 )控制系統簡單，調節靈活，手動、自動均可控制;

　　( 5 )無需外部供水，沖洗水頭高，單個沖洗波的沖洗距離長;

　　(6)適用于圓形、矩形多種池型。
